Máy duỗi sắt – Cách chỉnh thẳng sắt

Máy duỗi sắt là thiết bị cực kỳ cần thiết trong ngành xây dựng và gia công cơ khí vì giúp tiết kiệm thời gian công sức so với phương pháp thủ công đảm bảo thép sau khi duỗi thẳng có độ chính xác cao không cong vênh thuận lợi cho các công đoạn cắt uốn hàn đồng thời máy còn giúp tăng năng suất giảm nhân công tiết kiệm chi phí dài hạn ứng dụng đa dạng từ công trình xây dựng đến xưởng cơ khí sản xuất nội thất khung kim loại và nhiều lĩnh vực khác chính vì vậy máy duỗi sắt trở thành thiết bị không thể thiếu nếu muốn sản xuất thi công đạt hiệu quả tiến độ và chất lượng cao

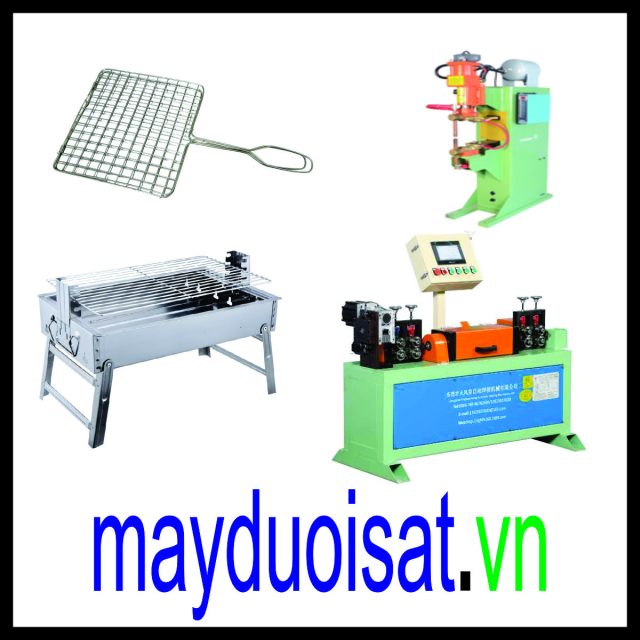

Máy duỗi sắt tốc độ cao

Nguyên lý nắn ly tâm:

Bạn sẽ nhận ra nguyên lý này rất đơn giản, bằng cách sử dụng đoạn dây nilong. Ở trạng thái bình thường đoạn dây nilong sẽ ở trạng thái cong không theo một hình dạng gì. Nếu muốn đoạn dây nilong nó thẳng, chúng ta sẽ xoắn đoạn dây theo một chiều nhất định. Khi xoắn tới mức độ nào đó, đoạn dây nilong sẽ thẳng . Máy duỗi sắt ly tâm cũng nắn thẳng theo nguyên lý trên.

Dựa vào nguyên tắc xoắn dây ni-long

Cách thức chỉnh thẳng dây ở máy duỗi sắt:

Để thực hiện được việc nắn thẳng bằng phương pháp xoắn dây sắt, chúng ta cần cố định hướng vào và ra của phôi sắt. Việc đó sẽ được thực hiện bằng cách chỉnh các thành phần nắn ngoài cùng sao cho thẳng hàng so với bánh xe đưa dây . Sau đó các bộ phận nắn bên trong sẽ đảm nhận vai trò xoắn dây sắt ( như xoắn dây nilong). Đây là bước bắt đầu của việc chỉnh thẳng dây .

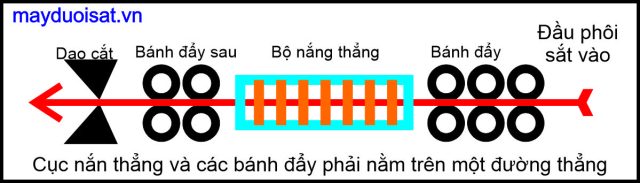

Bước chuẩn bị cho việc chỉnh thẳng dây sắt

Bước 1: Thông thường bước đầu tiên chúng ta sẽ điều chỉnh thẳng bằng hình tam giác ( cục nắn chính giữa sẽ ép dây, các cục còn lại sẽ đảm nhận vai trò để giữ dây, hai cục nắn ngoài cùng sẽ giữ cố định) . Độ ép của cục nắn trung tâm sẽ tăng dần đến khi dây bắt đầu thẳng dần thì ta sẽ điều chỉnh ít một. Không thể ép cục nắn chính giữa quá nhiều vì như vậy dây sẽ dễ bị đứt khi nắn, và cục nắn chính giữa này cũng không đủ sức để xoắn qua nhiều đoạn dây sắt. Chúng ta sẽ thực hiện chỉnh hai cục nắn kế bên cục chính giữa.

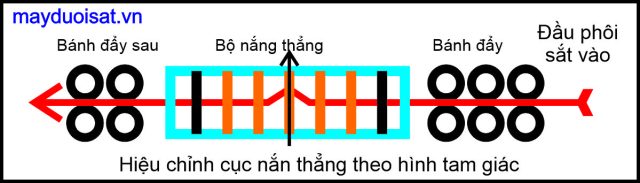

Tạo độ cong để xoắn dây sắt trong bộ ly tâm

Bước 2: Điều chỉnh nắn hai cục kế bên cục trung tâm

Mục đích của việc này là giúp cục nắn trung tâm giữ chắt đoạn dây xoắn ( tạo ra khoản xoắn nhiều hơn, dây sẽ bị giữ chắt ở vị trí xoắn). Điều chỉnh hai cục nắn ngược chiều với cục trung tâm. Sau bước này chúng ta sẽ đạt được độ thẳng nhất đính.

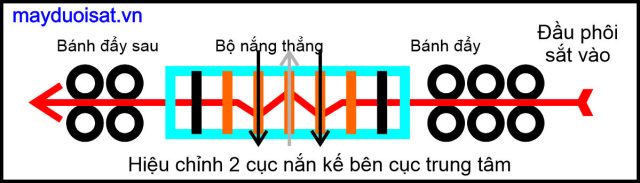

Thêm áp lực lên bề mặt dây sắt

Bước 3: Hiệu chỉnh các cục nắn còn lại:

Mục đích bước này là hổ trợ cho bước thứ 2. Khi chỉnh các cục nắn còn lại, chúng ta cần phải biết nguyên lý giữ chắt dây và cố định dây đã xoắn ở bước 1 và 2 để đưa vào bộ đẩy và cắt sắt. Chủ yếu bước này sẽ làm cho dây được đưa ra bánh đẩy mà không bị lệch khỏi phương thẳng. Khi chỉnh chúng ta sẽ nhìn vào bộ nắn ly tâm khi quay, xem hình dáng của đoạn dây bị xoắn, từ đó đưa ra quyết định nên ép hay thả bớt cục nắn nào.

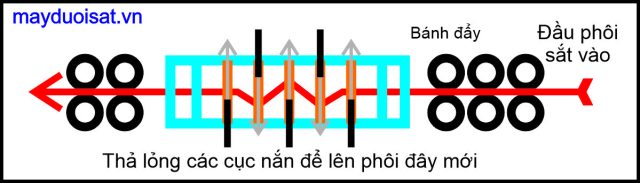

Cách thức lên dây mới máy duỗi sắt

Bước 4 : Siết chặt cố định các cục nắn, và phương pháp vào dây mới khi hết cuộn phôi

Sau bước 3 dây sẽ đạt độ thẳng theo yêu cầu, và có thể bắt đầu sản xuất. Chúng ta sẽ siết chặt các cục nắn để không bị tuột trong quá trình sản xuất. Đánh dấu lại vị trí nào ép lên ↑, vị trí nào ép xuống ↓. Khi vào lên cuộn phôi sắt mới, chúng ta sẽ làm theo phương áp mở lỏng một bên cục nắn theo ngược hướng mũi tên. Sau khi vào dây xong, chúng ta lại ép chặt lại cục nắn theo chiều mũi tên , xong việc đó, chúng ta sẽ tiếp tục chạy máy. Nên nhớ , chỉ thả lỏng cục nắn một bên, và ép lại cục nắn ở bên hướng đó, không làm đồng thời ở 2 bên cục nắn.

Tùy theo cấu hình mà các dòng máy duỗi sẽ có 2,3 hay 4 cặp bánh đưa dây (có thể nhiều hơn) được bố trí trước hay sau, hay cả hai bên bộ phận nắn dây (hình 2). Cục nắn cũng được bố trí đa dạng, nhiều hình dạng khác nhau( có bộ 4 cục, 7 cục, 9 cục) . Khoảng cách các cục nắng cũng được bố trí khác nhau tùy thuộc độ cứng của vật liệu cần nắn thẳng.

Tuy nhiên các dòng máy được bộ trí .3 cặp bánh đẩy dây vào từ phôi cuộn, rồi tới bộ phận nắn dây ly tâm và sau đó là 2 cặp bánh đưa dây ra để cắt, là một cấu hình được đánh giá là mang lại hiệu quả cao.

Vì cuộn phôi rất nặng (có thể lên đến 3 tấn) tốc độ duỗi máy trên 20 mét trên phút cần trang bị thêm mâm cấp phôi tự động. Nó sẽ giúp giảm lực kéo của máy, đồng thời giảm quán tính của cuộn sắt khi quay quá nhanh. Ngoài ra mâm tự động được liên kết với máy duỗi sẽ giúp đưa ra một tốc độ quay phù hợp với tốc duỗi cắt của máy…

So sánh máy duỗi sắt trên thị trường

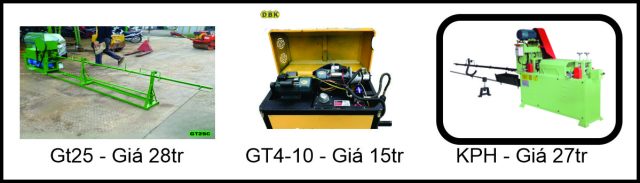

Máy duỗi cắt sắt đơn giản

• Các dòng máy trên thị trường

  1. Máy duỗi cắt sắt tự động GT25C – Thương hiệu Siêu Việt

  2.  Máy duỗi cắt sắt tự động GT4-10 – Phân phối bởi công ty Máy & Thiết Bị GTK

  3. Máy duỗi phổ thông cỡ trung – Thương hiệu Kim Phong Hoàng (KPH)

• Đặc điểm kỹ thuật và giá thành

  1. Khả năng hoạt động: Duỗi và cắt dây sắt/ thép từ Ø2.5 mm đến 5 mm và 4mm-10mm

  2. Tốc độ duỗi: Tốc độ duỗi không cao như nhà cung cấp đưa ra , tốc độ trung bình 10-15m/phút. Máy vận hành phát ra nhiều tiếng ồn, thiết bị đơn sơ,  không phù  hợp với đơn vị có yêu cầu cao về bề mặt dây sắt.

     • (GT25C) 25–35 m/phút  – giá thành từ 28.000.000 VND

     • (GT4-10)40–50 m/phút – giá thành từ 15.000.000 VND

     • (KPH) 10-15 m/phút (nhà sản xuất cung cấp)- giá thành từ 27.000.000 VND

• Ưu nhược điểm và ứng dụng

  1. Ưu điểm: dễ sử dụng, hệ thống cơ khí đơn giản. Giá thành sản phẩm rẻ là một ưu thế lớn

  2. Nhược điểm : Tốc độ chậm, không có thiết bị đếm số lượng.Tốc độ duỗi cắt chậm, và sắt bị trầy khi duỗi.

  3. Sử dụng cho các công trình xây dựng ngoài trời , các cơ sở có sản lượng dây duỗi không lớn.

Máy duỗi cắt tự động

• Các dòng máy trên thị trường

  1. Máy duỗi cắt sắt tự động GTQ4-14 – Xuất xứ China -Không có thương hiệu

  2. Máy duỗi tốc độ cao – Thương hiệu Kim Phong Hoàng (KPH)

  3. Máy duỗi Servo– Thương hiệu Kim Phong Hoàng (KPH

• Đặc điểm kỹ thuật và giá thành

  1. Khả năng hoạt động: Duỗi và cắt dây sắt/ thép từ Ø2 mm đến 8 mm

  2. Tốc độ duỗi: Tốc độ duỗi không cao như nhà cung cấp đưa ra , tốc độ trung bình 25–50m/phút. Máy thường vận hành kèm theo mâm cấp phôi tự động.

     • (GTQ4-14) 55 m/phút (nguồn chatgpt.com)  – giá thành từ 58.000.000 VND

     • (KPH – Duỗi sắt tốc độ cao) max 80m/phút (nhà sản xuất cung cấp)- giá thành từ >10.000usd

     • (KPH – Duỗi sắt tốc Servo) max 40m/phút (nhà sản xuất cung cấp)- giá thành từ >5.000usd

• Ưu nhược điểm và ứng dụng

  1. Ưu điểm: Vận hành dễ dàng do đặt tốc độ và độ dài cắt trên màn hình HMI, bề mặt dây sắt không trầy.

  2. Nhược điểm : Duỗi đoạn quá ngắn không khả thi , độ dài ngắn nhất có thể duỗi là 100mm với tốc độ không cao.

  3. Sử dụng cho các nhà xưởng có năng lực sản xuất lớn, năng suất duỗi cao
